Excel圖表: 繪製組合圖(Combination Chart)(上)

Combination Chart

最近，我常常使用C#寫程式自動化產生excel圖表，甚至遇到被要求用Excel畫出各式各樣的圖形，因此我也學了滿多有趣的技巧．目前我計畫先更新如何使用excel教學，接下來會進一步寫有關「用程式產生excel圖表」的教程．

很抱歉，有關Excel教程使用軟體介面是英文，一方面是工作需要開發新功能，另一面遇到問題，我能知道英文關鍵字，因此我能準確使用Google搜尋到我要的資料．換句話說，若你想實作將office自動化，我會建議使用英文介面進行開發．

還有，若對教程有任何疑問，請觀看教學影片．最後，測試範本的資料是隨意填，因此資料不具有任何統計意義．

ps.本文章教學有錯字, 按「鑽」數應該為按「讚」數，我已經將GitHub範本修正
2014/8/11 增加文章  Excel圖表: 繪製組合圖(中)

作業環境

• Windows 7 64bits
• Microsoft Office 2013 -English

練習範本

• GitHub
• 初級版：example.xls

教學影片

教程

1. 首先, 請到載點下載example.xls後，打開此檔案進入Excel畫面




圖一．下載範例Excel

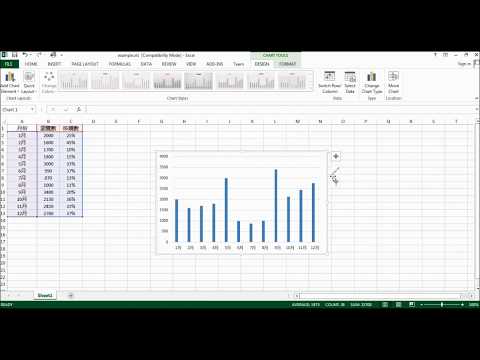

2. 接下來，如圖二所示，請依照藍色方框圈選你要畫的資料，然後請切換到[INSERT](插入)，選擇加入 2-D Column(2-D柱狀圖)中的[Clustered Column].





圖二．使用Excel畫2-D柱狀圖(2-D Column)




3. 接著，請切換到[DESIGN](設計)後選擇[Select Data]進入Select Data Source(選擇資料來源)介面，然後選擇[ADD](加入) 加入新數列．




圖三.選擇加入新的參考資料




4. 再接著，進入Edit Series(編輯數列)介面後，請先依照橘色方框選擇[Series name](數列名稱)，然後在依照藍色方框選擇[Series values](數列值)，最後按下[OK]鍵．





圖四．選取要加入的資料




5. 其次，在Select Data Source(選擇資料來源)介面顯示成功加入按鑽數後，按下[OK]鍵加入此數列．





圖五．加入參考按讚數的資料




6. 再其次，請在你的統計圖選擇[＋] 的按鈕後，點選加入 註解框[Legend]．





圖六．加入圖片的註解框(Legend)




7. 再次，移動滑鼠到註解框的[按讚數]後按下滑鼠右鍵後，選擇[Change Series Chart Type](更改數列圖表類型)．





圖七．更改圖表類型




8. 然後，在Change Chart Type(更改圖表類型)視窗介面，請將按鑽數在Chart Type更改為[Line with Markers](直線帶有標記)，然後勾選[Secondary Axis](第二座標軸)，按下[OK]即可完成設置．





 圖八． 設置按讚數為第二個座標軸



9. 最後，如下圖所示成功繪製組合圖．





圖九．成功繪製組合圖
